Witajcie, Przyjaciele

Potrzebuję schematu na którym będą widoczne kolory przewodów od jednej z kostek panelu klimatyzacji, X1527.

Ktoś zmieniał panel z wersji high na wersję basic i spowrotem i źle popodpinał przewody do kostki 26 pinowej. A ja kupiłem nowy panel i chciałbym wrócić do fabryczego wyposażenia.

Bmw E60 520i 2004 WBANA31060B024520

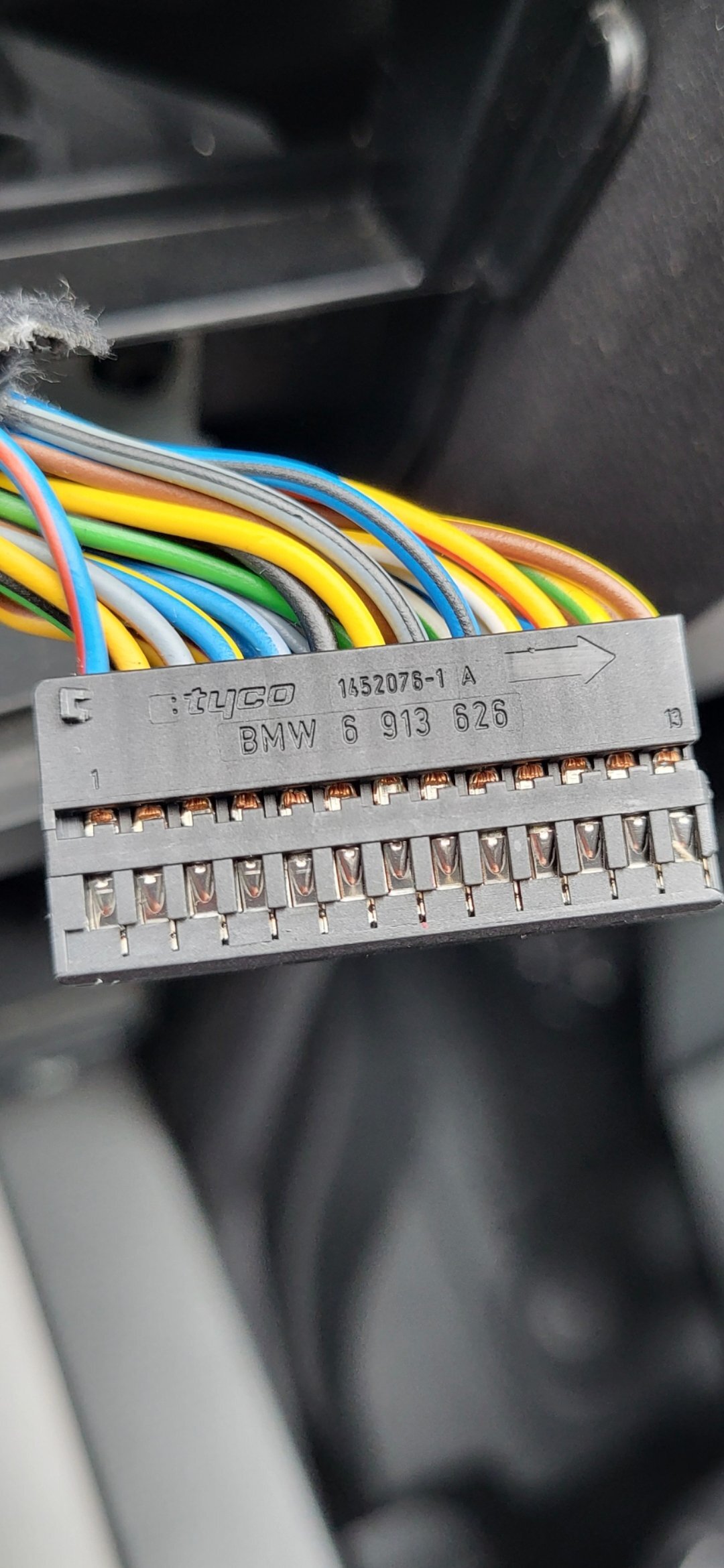

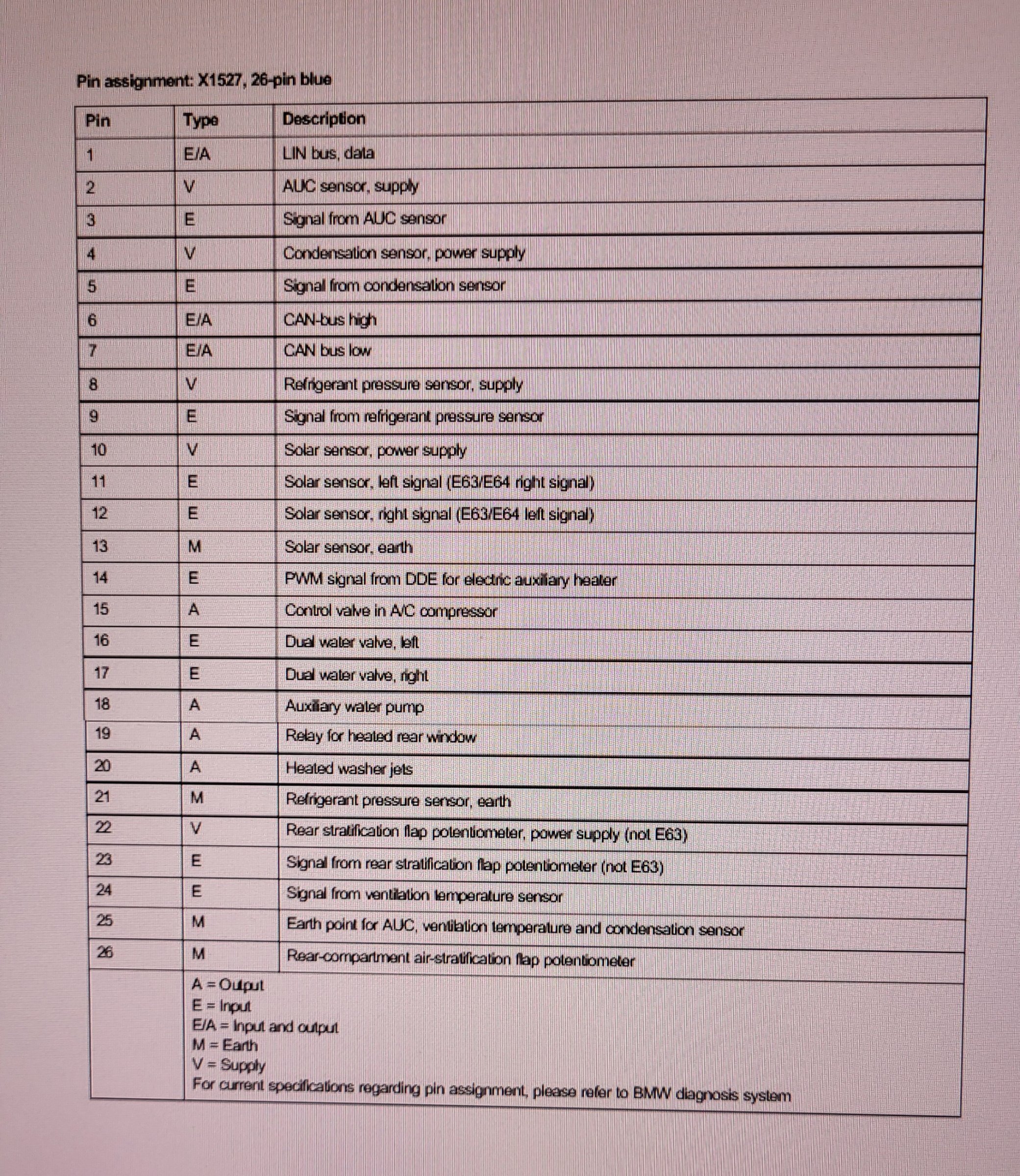

Zdjęcia z mojej bawareczki i opisy które udało mi się znaleźć, poniżej.

Dziękuję za chęci pomocy.




Opublikowano

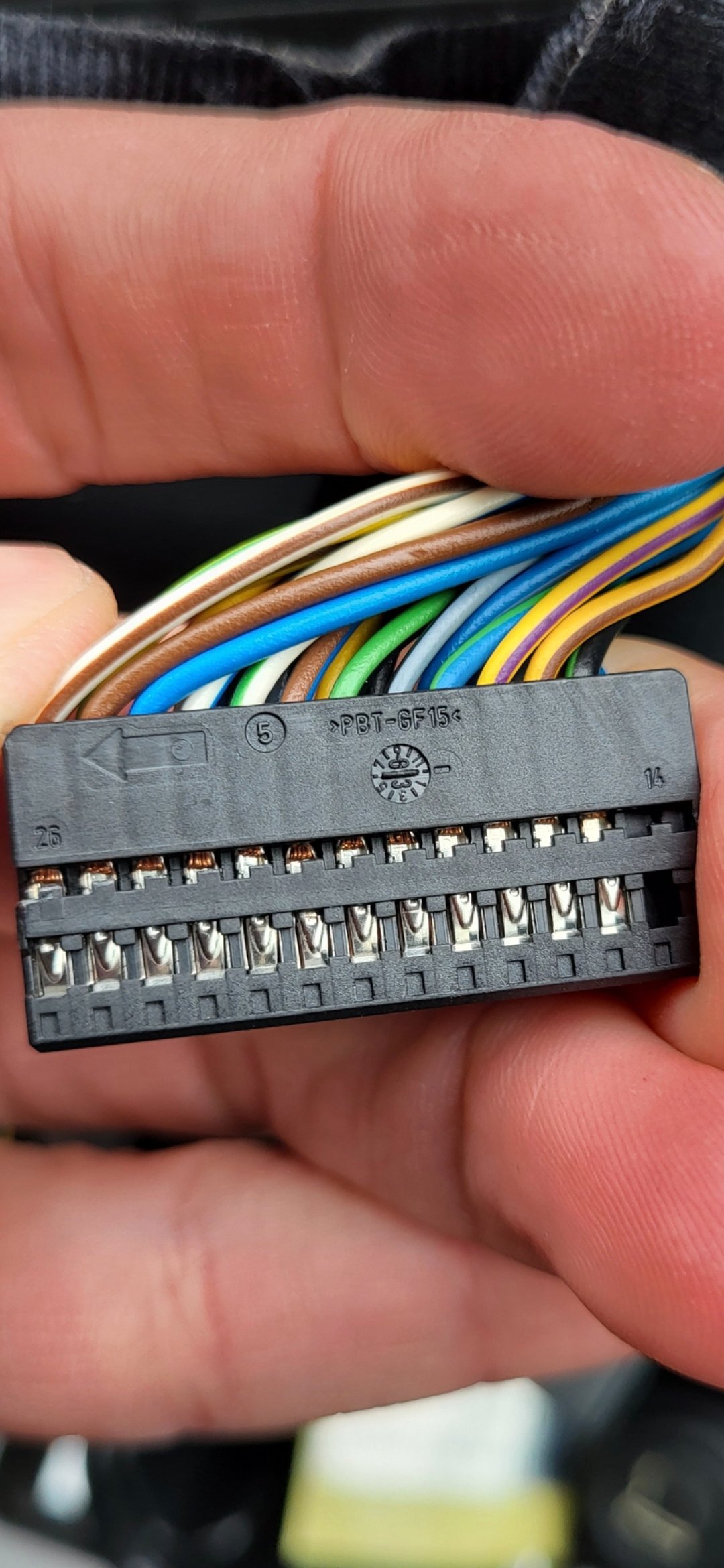

Chodzi o tą niebieską wtyczkę, na zdjęciach powyżej zdjąłem jej obudowę. Jak ciężko o schemat to może ktoś ma zdjęcia czy ma identyczna kolejność jak u mnie ?


  • Zasłużeni forumowicze
Opublikowano (edytowane)

Wszysttkie kable masz wwpęte tak jak na schemacie BMW z wersji high.

Edit

Jak chesz wrócić do basic to w tym temacie jest opis przepinania pinów wystarczy je przepiąć że tak powiem wsteczne czyli wypinasz kable z nowych pozyji we wtyczkach i wpinasz w stare.



Edytowane przez Krzyś111685053072
  • Dziękuję 1
