Niezbędne komponenty:

- wtyczka OBD-2

- wtyczka RJ-45

- przewód ethernet (najlepiej ekranowany)

- rezystor 510 Ω o mocy 0,5W (lub zbliżony w zależności, co uda się kupić - ja użyłem 510 Ω 0,25W)

- lutownica

- zaciskarka do wtyczki RJ-45



Schemat kabla

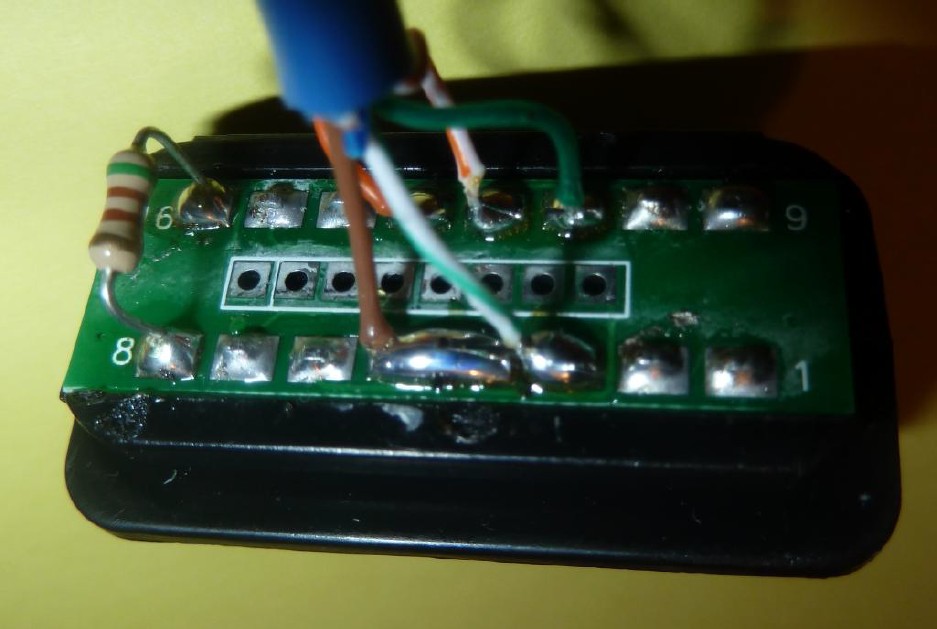

Wtyczka OBD-2 po zlutowaniu



Wtyczka RJ-45 po zarobieniu

Żyła brązowa (piny 4 i 5 z wtyczki OBD-2) wypuszczone w celu przylutowania do metalowej obudowy wtyczki RJ-45. Dla leniwych temat eknarowania można pominąć :wink:

Jeśli nie masz zaciskarki wtyków RJ-45, możesz użyć standardowego domowego kabla sieciowego. Utnij jeden z końców i lutuj wtyk OBD-2 adekwatnie do numerów pinów ze schematu.



KONIEC!

część zdjęć pochodzi z internetu

Ma może ktoś działające foto?

Reupload zdjęć

Schemat kabla

Wtyczka OBD-2 po zlutowaniu

Wtyczka RJ-45 po zarobieniu

Sprawdzone, działa na 100% ?

A czemu ma nie działać? Instrukcji jest na necie pełno jak zrobić ten kabel i wszystkie są identyczne. Różnią się ewentualnie wartością rezystora między 506 - 560 ohm i mocą 0,25W lub więcej, ale wszystkie opcje działają.

No to jutro do dzieła, mam wtyczkę od starego Vaga i wtyk do netu i zaciskarkę też, opornik się znajdzie jakiś, jaki program najlepiej do F11 ?

Wtyczka RJ-45 po zarobieniu

Żyła brązowa (piny 4 i 5 z wtyczki OBD-2) wypuszczone w celu przylutowania do metalowej obudowy wtyczki RJ-45.

KONIEC!

część zdjęć pochodzi z internetu



Zazwyczaj wtyczka niema metalowej obudowy. W takim razie żyła brązowa ma być połączona z RJ-45 kontaktem 8.
