Pompa paliwa w baku - Gdzie pompuje paliwo

[rogalskiartur]

Witajcie.

Mam BMW E39 525td z 98r i ostatnio zgasł mi po przejechaniu 400m. Pierwsze podejżenie padło na pompe paliwa (pomyślałem, wyjechał paliwo z filtra i zgasł). Wyjąłem pompę z kanapy za siedzeniem pasażera, wymieniłem na nową, ale zauważyłem, że inaczej niż w benzynie wężyk z pompy nie zasila bezpośrednio króćca którym paliwo idzie do silnika, tylko w obudowie pompy którą wpina się do kosza w baku są dwa węże. Jeden z pompy idzie do jakiegoś króćca w obudowie pompy, a drugi z tej obudowy dopiero do króćca zasilającego silnik w paliwo. Zastanawiam się w jaki sposób paliwo dostaje się do silnika, czy jest zasysane przez pompę wysokiego ciśnienia, czy pompowane przez pompę w baku (wydaje mi się, że nie), czy jest jeszcze jakaś inna pompa.

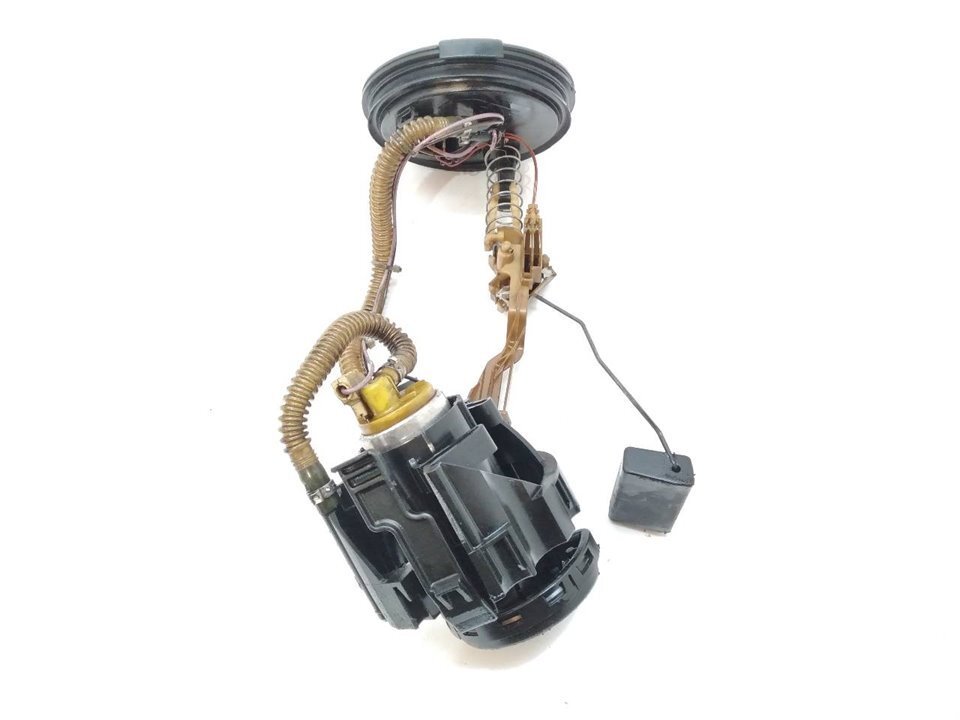

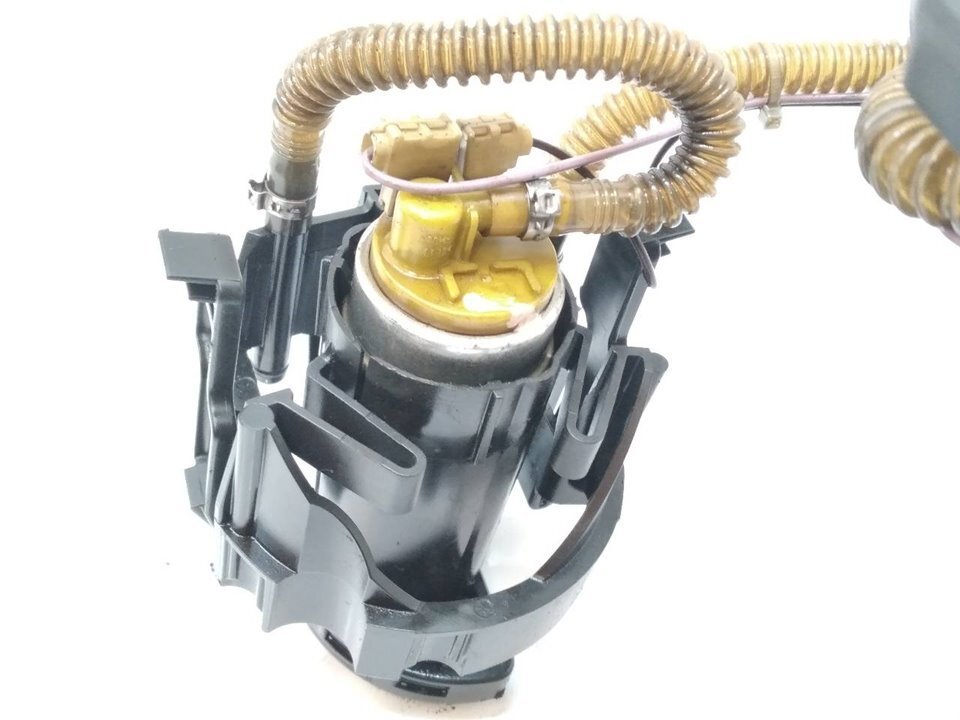

Wężyki widać na załączonych zdjeciach

[piotr520]

W dieslu są jeszcze pompy progowe, gdzieś na wysokości kierowcy, ale czy siedzi również w 525td to niestety na sto procent nie wiem.

Edytowane 7 Lutego 2024 przez piotr520

[Fuser]

Pompa progowa jest tylko w silnikach CR.

Nie mam schematu jak jest w 525td, ale pewnie podobnie jak w pozostałych dieslach, tzn. jest jeszcze pompa strumieniowa przelewająca z lewej do prawej komory więc rurek w baku jest sporo. Ogólnie biorąc system paliwowy w dieslach E39 jest skomplikowany.
